UL黃卡中各參數代表什么含義
時間：2019-06-19 10:02
閱讀：3658
來源：互聯網
■何謂UL？
所謂UL（全稱為 Underwriters Laboratories Inc.）是作為第三者的立場對工業制品的安全性進行評價的美國的一家非營利團體。在美國，幾乎所有的全部州政府都對電氣制品賦予了必須取得UL認定的義務，事實上它已成為美國事實上的通用標準。
雖然成為UL對象、有種類繁多的試驗科目，并且其UL進行的試驗方法和規格也多種多樣，但是其服務大致分為以下4種：
1.對最終制品的列名服務（Listing）。這是針對象個人電腦等消費者直接使用的產品所進行的服務。UL對制品的安全性進行檢查，如果試驗合格，則向外界發布該制品已通過UL的安全認定，并允許該制品標注UL的認定標記。
2.是對部件或材料的認可服務（Recognition）。所謂部件，就是指不被單獨使用的制品，例如印刷電路板、變壓器等。部件試驗合格時，向外界發布該制品已通過UL的安全認定，并允許該制品標注UL的認定標記。對于材料，則有些不同，是要通過判定材料的性能來劃分品級。比如塑料材料的燃燒性按照UL94的標準進行評價，這相當于認可服務。
3.分類服務（Classification）。除了評價是否符合UL標準以外，還評價是否符合國際標準及海外標準。合格時，對外發布制品已通過認定，并允許制品使用認定標記。
4.已列名和認可的制品或部件還將接受不定期的抽查，考核所生產的制品是否與UL評價時的結果相同。這種服務叫做成果追蹤服務（Follow up）。
黃卡（數據單）
所謂黃卡就是在接受上述認可時、在UL注冊的材料或部件的數據單。這些數據匯集而成的小冊子稱做黃皮書。黃卡可以從UL或生產廠家郵寄索取，但現在可以從UL網頁直接查閱，可以說是非常方便。
數據檢索
請聯系松翰客服

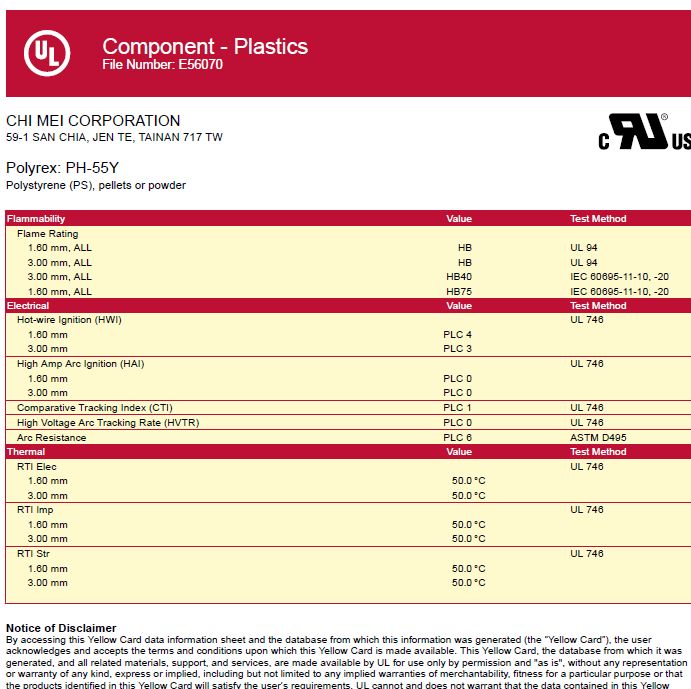

數據單的讀法
由于UL黃卡的文字、符號等表示較為獨特，對初次閱讀的人來說較難理解。下面將對黃卡中主要內容的讀法及單詞的意思進行記述，請參照。
數據用語說明
小結
UL是全世界承認的、作為第三者的立場對工業制品的安全性進行評價的團體。
所謂黃卡就是UL試驗并認定的、關于安全性的評價數據。
黃卡還大量列入了關于塑料制品絕緣性及安全性的數據。
UL的數據可在網上檢索。
用語 含義 說明
Color 顏色 NC 為天然色（無著色的顏色）BK為黑色 ALL為全部顏色。
Min. Thick. 試片最小厚度 單位為mm。在上述黃卡中，試片厚度為3mm時，難燃性為5VA。試片厚度為1mm時，難燃性為5VB。
Flame Class 難燃性 根據UL94標準判定材料的難燃性水平。按照HB、V-2、V-1、V-0的順序，難燃性依次增大。一般說的難燃材料指的是V-0。除了傳統的評價方法之外，還設定了上一級的5V評價。作為定位，難燃性順序依次為V-0、5VB、5VA。由于5V評價的試驗方法與傳統相比有些不同，所以卡中象"V-0、5VA"那樣就表示進行了兩個試驗。難燃性 HB < V-2 < V-1 < V-0 < 5VB < 5VA；
HAI 高電流弧的發火性 使高電流電弧在試片旁邊飛過。根據到燃燒為止所需要的飛過次數，將材料難燃性分級。級別數字越小，材料越難以燃燒。 HAI次數 黃卡上的表示120 以上為0，60--119為1，30--59為2，15--29為3，小于15為4；
HWI 熱金屬絲的發火性 是Hot wire ignition的縮略語。將鎳絲纏繞在試片上，使規定電流從中通過。按照到開始燃燒的時間，將材料難燃性分級。到開始燃燒的時間1~2分鐘者為1級。到開始燃燒的時間7~15秒鐘者為4級。級別的數字越大，材料越容易燃燒。HWI時間 （ 秒 ） 黃卡上的表示120 以上為0，60--119為1，30--59為2，15--29為3，7--14為4，小于7為5；
RTI 相對保證溫度也叫"相對溫度指數" 是UL保證材料使用的最高溫度。單位為℃。有時也只標注為TI（保證溫度）。Elec表示對于電氣特性的TI ；imp表示有沖擊負荷時的TI；str表示靜態下的TI。
IEC 國際電氣化標準會議 是電氣領域中的國際標準化組織。相當于非電氣領域的ISO、通信領域的ITU。
GWIT 灼熱絲發火溫度 是Glow wire ignition temparature的縮略語，是IEC規定的燃燒性指標之一。
GWFI 灼熱絲燃燒指數 是Glow wire flammability index的縮略語，是IEC規定的燃燒性指標之一。
CTI 相比耐漏電起痕指數 是Comparative tracking index的縮略語，是表示耐漏電性的指標。在對絕緣物表面施加電壓的狀態下，使電解液滴落于電極間的成型品表面，評價到何電壓為止不發生漏電破壞。按照耐壓值從0到5進行分級。數字越小，耐漏電性越高。CTI (伏特) 黃卡上的表示600以上為0，400--599為1，250-- 399為2，175--249為3，100--174為4，小于100為5；
PTI 保證耐漏電起痕指數 Proof tracking index的縮略語。試驗方法本身與CTI相同。目前，對每一個耐壓值從0到5進行分級。PTI與CTI的不同之處在于： CTI改變施加的電壓，求得材料的最大耐壓值，從而決定起痕指數。而PTI所試驗的電壓是一個點，只表示該點是否能耐受住電壓。換言之，假設PTI為150V，則說明該材料的漏電起痕性能耐受到150V，而且實際中可能比該值還高。另一方面，由于CTI求的是最大耐壓值，不會具有大于標注值的實力。
HVTR 高伏特電弧起痕速度 High voltage arc tracking rate的縮略語。表示單位時間內痕跡行進的距離。以數值分級，數值越小，行進速度就越慢。HVTR 范圍（mm/min） 黃卡上的表示0--10為0，10.1--25.4為1，25.5--80為2，80.1--150為3，大于150為4；
D495 ASTM- D495 ASTM制定的耐電弧性標準。D495 范圍（秒） 黃卡上的表示420以上為0，360--419為1，300--359為2，240--299為3，180--239為4，120--179為5，60--119為6，小于60為7；
IEC:BP IEC版球壓溫度 IEC制定的標準之一。除了少數裝置與通常的球壓溫度不同之外，其它裝置基本相同。
